散热器(空气热交换器)

SRZ型散热器根据放热能力的大小分为大（D），中（Z）、小（X）三种类型。散热器的翅片管均用Ф21×2mm无缝钢管绕制上15×0.5mm皱折钢带而成呈螺旋状，其中片距：有5mm-大“D”，6mm-中“Z”、8mm-小“X”，三种共三十八种规格。

型号规格示例说明：SRZ型螺旋翅片式散热器的型号规格由二组数字和汉语拼音字母组合表示。

由三个字母表示型号。S（散）、R（绕）、Z（系列代号）

用以表示散热器的规格，前面数字表示散热器通风正截面长和宽尺寸分米数的化整（两数字用“X”号相隔）。后用拼音字母表示类型。

例题：SRZ-15X10D。表示一台SRZ型绕片式散热器，其通风正截面的长1505毫米，宽1001毫米，大型，片距为5毫米。

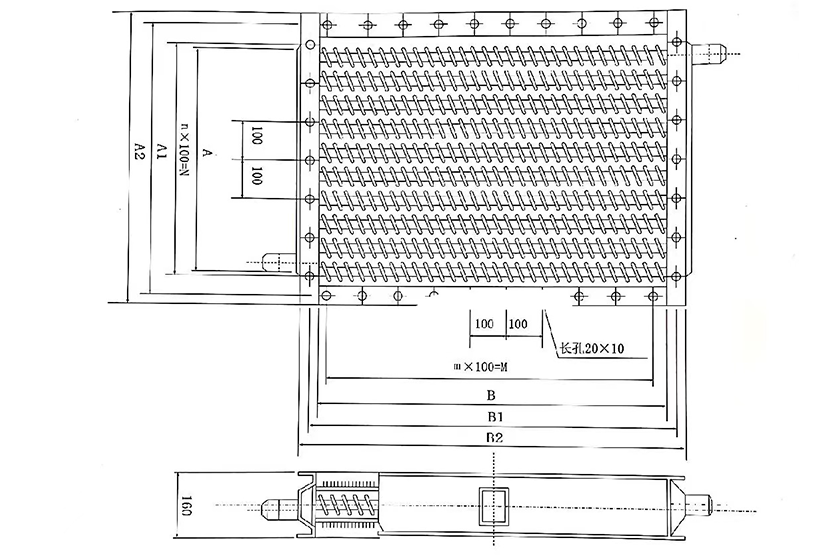

结构示意图：

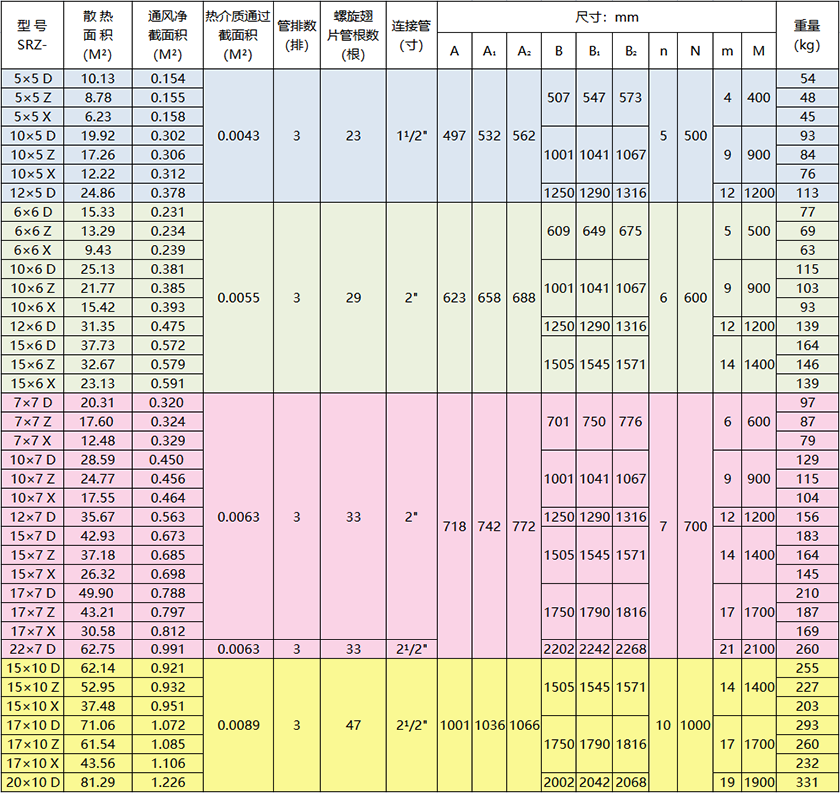

型号参数列表：
