散热器(空气热交换器)

 S型蒸汽散热排管是一种标准型号的散热排管，适用于蒸汽加热系统，因其进出水接头分置于排管两侧，所以采用曲管来消除受热膨胀及其它原因所造成的应力。

翅片管均用Ф16X1mm紫铜管绕制上10X0.2mm的皱折紫铜带而成，呈螺旋状，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三种不同的片距，“R”种片距，片距小而散热面积大具有大的散热量；“M”种片距，片距较大，散热量及空气阻力均较小；“T”种片距，片距大，适用蒸汽压力较高而空气温升较低的情况。经久耐用，安装方便，经济合算。

型号-排数（片距代号）-表面管数-表面管长（英寸）。如采用两排，片距为3.2mm，表面管数为21，管长为60英寸，则为S-2（R）-21-60。

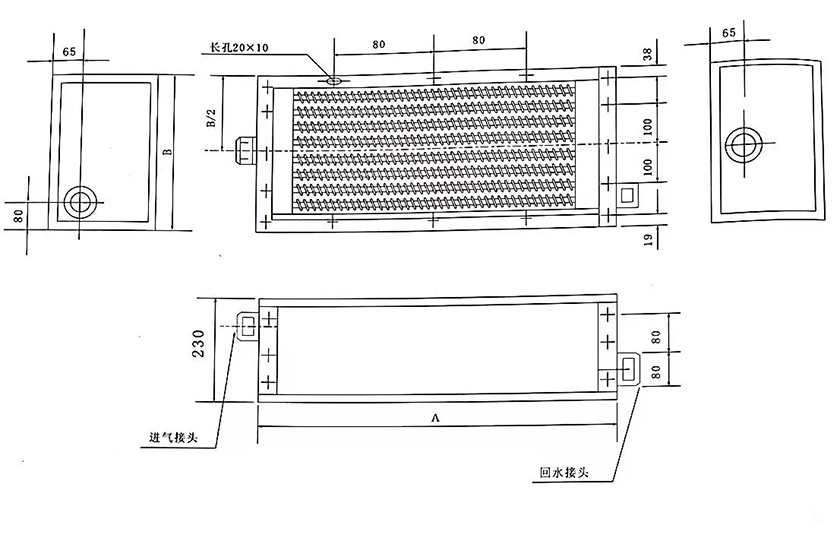

结构示意图：

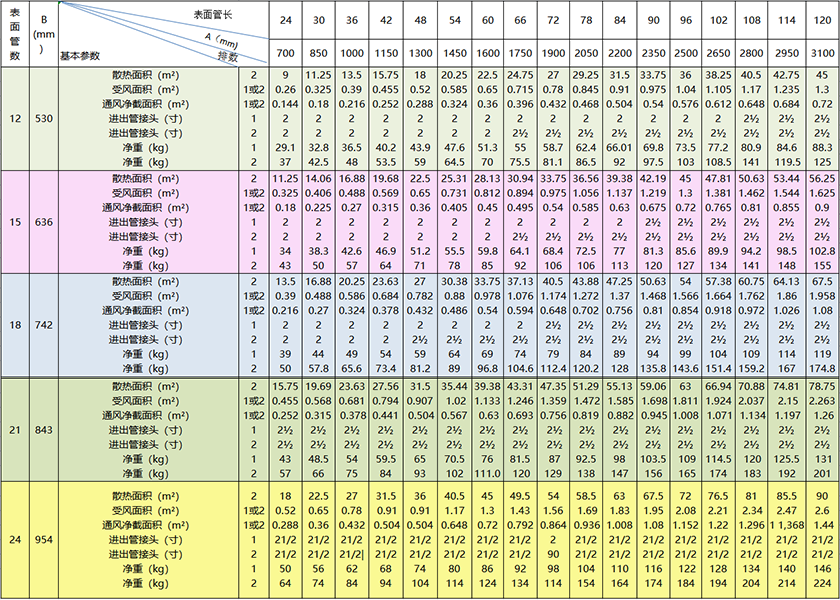

型号参数列表：
